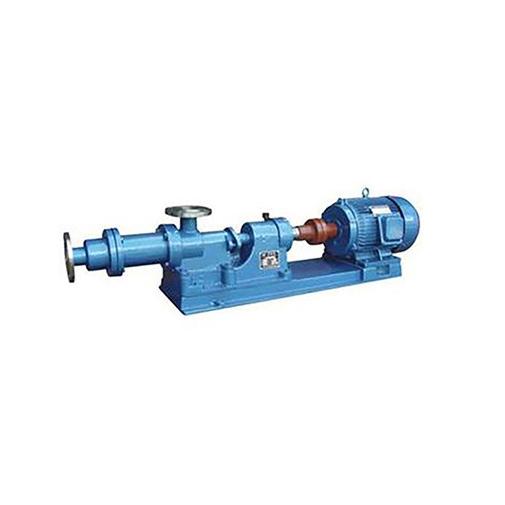

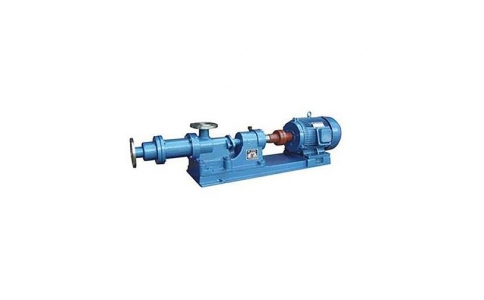

I-1B型濃漿泵
一、I-1B型濃漿泵產品概述：I-1B系列濃漿泵是單螺桿式容積泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使濃漿液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。二、I-1B型濃漿泵產品特點:1． 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。2． 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。3． 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。4． 流量與轉速成正比，通過
一、I-1B型濃漿泵產品概述：
I-1B系列濃漿泵是單螺桿式容積泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使濃漿液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。
二、I-1B型濃漿泵產品特點:
1． 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2． 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3． 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
4． 流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5． 自吸能力強，不用裝底閥可直接抽吸液體。
6． 泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7． 運轉平穩、振動、噪聲小。
8． 結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。
三、I-1B型濃漿泵結構材質形式:
I-1BB型：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。
（材質、不銹鋼、鑄鐵）
四、I-1B型濃漿泵技術參數：
流量：1.5-38m3/h；
揚程：30-80m；
功率：1.1-15kw；
轉速：960r/min；
溫度：0-100℃；
口徑：25-150mm。
五、I-1B型濃漿泵性能參數表：
| 型 號 | 理論流量 QMPa （m3/h） | 流量 ( T/時) | 揚程 （m） | 吸程 （m） | 進出口徑 | 轉速 （r/min） | 配用電機 （K/w） | 工作壓力 （kg/cm2） |
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
I-1B型濃漿泵結構圖說明
1、電機2、聯軸器3、軸承體4、電機機座5、螺桿軸6、橡膠套7、銷帽8、軸承9、空心軸10、填料壓蓋11、繞軸12、三通泵體13、銷帽14、直筒15、進口
I-1B型濃漿泵外形安裝尺寸圖：
I-1B型濃漿泵外形安裝尺寸表：
