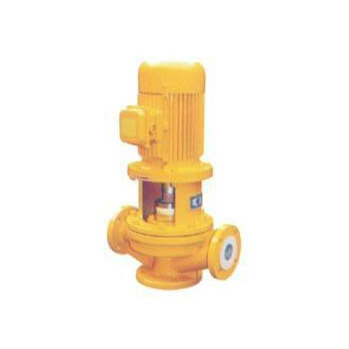

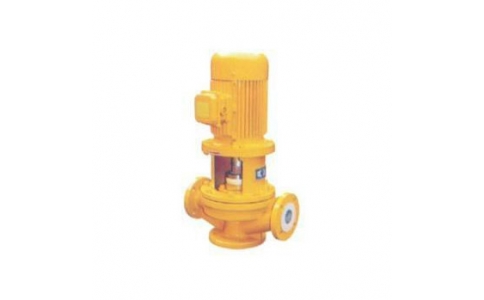

一、IGF型襯氟管道泵產品概述：

氟塑料是當今世界最優秀的耐腐蝕材料，我單位選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

二、IGF型襯氟管道泵產品特點：

1、 泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、 葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、 軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
4、 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

三、IGF型襯氟管道泵使用范圍:

IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.

四、IGF型襯氟管道泵性能參數：

流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa

五、IGF型襯氟管道泵設計特點：

（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的要求采用泵的豎式和橫式安裝。

六、IGF型襯氟管道泵性能參數表：
